直流电阻测试仪的测试方法

作者 :国测华能电气 发布时间 :2018-06-20 12:38 阅读 :

  电阻的测量方法

  电桥法

  应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法,分为两种,一是单臂

电桥(惠斯登电桥),二是双臂电桥(凯尔文电桥)。

1.单臂电桥

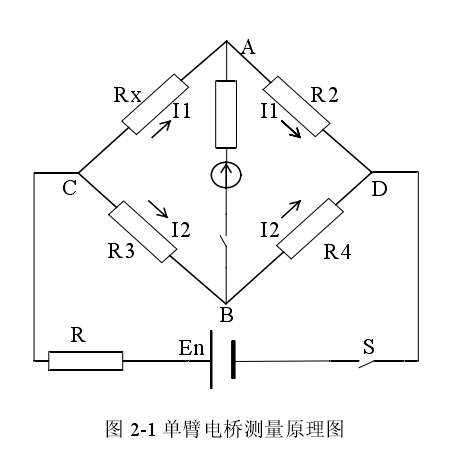

单臂电桥的测量原理如图 2-1 所示,xR 是被测电阻。当Rx 上的电压降等于R3 上的电压降时,则 A、B 两点没有电位差,即检流计中没有电流,此时1I 流经xR 和2R ,电能质量监测装置 ,2I 流经3R 和4R ,电桥达到平衡。

直流电阻测试仪的测试方法

2.双臂电桥

    双臂电桥的接线特点是将连接及Rn的试验用电流线和电压线分开,利用电压线把Rx 及Rn上的压降引到桥内平衡,使通过电流的引线与接线的接触电阻上压降不引入桥内,这样就消除了接触电阻及引线电阻的影响,适宜测量准确度要求高的小电阻。

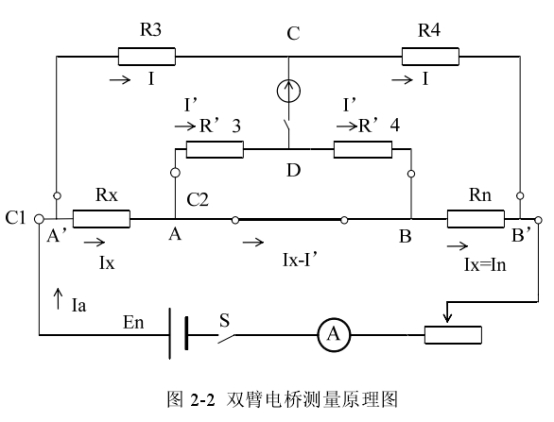

 原理图如图 2-2 所示,图中P 为检流计,XR 为被测电阻,R3 、R4 、'R3 及'R4 为桥臂电阻,NR 为标准电阻,C1、C2 为被测电阻的电流接头, P1 、 P2 为被测电阻的电压接

头。

直流电阻测试仪的测试方法

3.电流电压表法

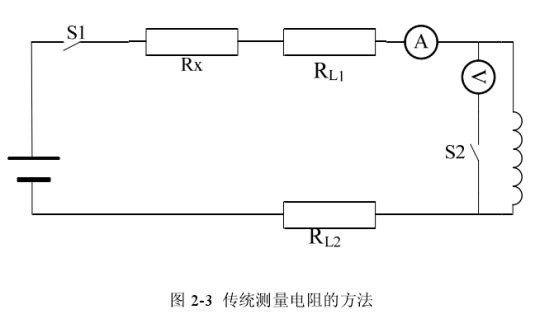

      电流电压表法又称伏安法,是最原始最简便的方法,它的原理是在被测绕组中通以直流电流,因而在绕组的电阻上产生电压降,只要测出电路中的电流 I 和负载两端的电压降U ,根据欧姆定律 R=U/I ,就可以计算出电阻 R 。电阻的测量方法见图 2-3,根据测量微小电阻的需要,此时伏安法采用的是外接法。测量用仪表准确度应不低于0.5 级,电压表应尽量选内阻大的 4 位高精度数字万用表,电流表应选用内阻相对较小的。万用表内的电源(电池)通过表笔与电阻相联接,在万用表内部测量此时的电压和电流,由图可以看出万用表实际测量到的电阻值包括被测电阻XR 及表笔馈线电阻RL1 和RL2 。

直流电阻测试仪的测试方法
